- Сигнализатор горючих газов СГ-1-1...СГ-1-3.

Коммунальный сигнализатор
горючих газов  СГ-1-1...СГ-1-3

Микропроцессорные сигнализаторы нового поколения СГ-1-1...СГ-1-3 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа(метана) и объемной доли окиси углерода в воздухе

Цена:  по запросу руб.








                                 Назначение.

 Микропроцессорные сигнализаторы нового поколения СГ-1-1...СГ-1-3 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа(метана) и объемной доли окиси углерода в воздухе, выдачи электрических сигналов на внешние устройства и коммутации внешних цепей при превышении установленных значений объемной доли метана и окиси углерода в воздухе.



                                            Область применения СГ-1.

 В любых промышленных, коммунально-бытовых, бытовых помещениях, топочных и котельных различной мощности, работающих на сжиженном и природном газах, производственных, административных, общественных зданиях и сооружениях, не имеющих взрывоопасных зон по ПУЭ.

Достоинства сигнализатора газа СГ-1.

  • Двухканальный прибор -  за цену одноканального.
  • Избирательный контроль окиси углерода и метана (природного газа).
  • Длина линии связи  "датчик-блок" по каждому каналу  до 200 м.
  • Микропроцессорное управление.
  • Произвольность конфигурации каналов измерения, гарантирующая высокую гибкость и индивидуальность применения.
  • Два порога срабатывания в каждом канале.
  • Наличие "сухих" контактов реле по каждому порогу сигнализации.
  • Возможность работы с любыми типами отсечных клапанов и сигнальных устройств 220 В переменного или 12 В постоянного тока и не требуют для согласования с ними дополнительных устройств.
  • Звуковая и визуальная сигнализация по каждому каналу при достижении пороговых концентраций.
  • Возможность подключения двух независимых взаимно резервирующих источников питания.

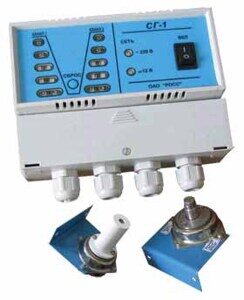

 Сигнализаторы СГ-1-1...СГ-1-3 представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков контроля загазованности ДТХ-165 и ДЭХ-15) и блока питания и сигнализации (БПС). Контроль окиси углерода и природного газа осуществляется по одному или двум каналам согласно исполнений сигнализаторов. Эти приборы при срабатывании сигнализации о загазованности обеспечивают по каждому каналу коммутацию внешних электрических цепей переменного (250 В, 2,5 А) и постоянного (30 В, 2,5 А) тока, а также выдачу сигнала на срабатывание электромагнитного клапана. Коммутация осуществляется реле, работающим в потенциальном и импульсном режимах. Реле, работающее в импульсном режиме, осуществляет коммутацию с периодом 30 с, длительность импульса 0,5 с., используется для подключения газового электромагнитного клапана КЭИ-1М или аналогичного. Тип контактов реле - замыкающий (НО) и размыкающий (НЗ).



Технические характеристики СГ-1

Наименование показателя

Значение

Время прогрева сигнализатора, мин., не более

5

Уровень звукового давления при выдачи сигнала по оси звукоизлучателя на расстоянии 1 м, дБ, не менее

60

Мощность, потребляемая сигнализатором от сети 220 В и ток, потребляемый сигнализатором от внешнего источника резервного питания:

Мощность, потребляемая от сети 220 В, не более

Ток, потребляемый от внешнего источника резервного питания, А, не более

в дежурном режиме (в зависимости от исполнения)

7,0

от 0,100 до 0,150

в режиме тревоги (в зависимости от исполнения)

7,0

от 0,150 до 0,250

Габаритные размеры, мм, не более:



датчик ДТХ-165

85х85х90

датчик ДЭХ-15

85х115х90

блок БПС-170-1...170-3

155х140х65

Масса, кг, не более:



датчик ДТХ-165

0,28

датчик ДЭХ-15

0,25

блок БПС-170-1...170-3

0,65

Длина линии связи "датчик-блок", м, не более

200

Средняя наработка на отказ, ч., не менее

50000

Полный средний срок службы, лет, не менее

10

Электропитание газоанализаторов осуществляется:



основное - от сети переменного тока напряжением 220 В,

резервное - от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12,0 В

При отключении основного питания переход на резервное питание - автоматический


Модификации сигнализатора газа СГ-1.

Условное обозначение исполнения

 Число каналов

Условное обознаяения блока БПС

Условное обозначение датчика

Контролируемые компоненты

СГ-1-1

2

БПС-170-1

ДТХ-165
ДТХ-165

Природный газ по
ГОСТ 5542 по 2-м каналам

СГ-1-2

2

БПС-170-2

ДЭХ-15
ДЭХ-15

Окись углерода
по 2-м каналам

СГ-1-3

2

БПС-170-3

ДТХ-165
ДЭХ-15

Природный газ по
ГОСТ 5542 и
Окись углерода



Наименование характеристик

Значение характеристики для сигнализатора исполнений

СГ-1-1, СГ-1-3 (Канал-1)

СГ-1-2, СГ-1-3 (Канал-2)

Поверочный компонент

метан

окись углерода

Диапазон измерений, объемная доля, %

от 0 до 2,5
(от 0 до 50 % НКПР)

от 0 до 0,0107
(от 0 до 125 мг/м3)

Пределы допускаемой основной абсолютной погрешности, объемная доля, %

±0,25 (±5% НКПР)

±0,00085
(±10 мг/м3)

Номинальное значение сигнальной объемной доли, %, при выдаче сигналов

"Порог1"

1,0 (20% НКПР)

0,0017 (20 мг/м3)

"Порог2"

2,0 (40% НКПР)

0,0086 (100 мг/м3)

Время срабатывания сигнализатора, с, не более

10

45


Условия эксплуатации сигнализатора газа СГ-1.
  • температура окружающей и контролируемой среды, °C, от -10 до +50;
  • относительная влажность воздуха при температуре 25 °C, % до 98;
  • атмосферное давление, мм рт. ст. от 630 до 800.



  - Схема подключения внешних устройств к СГ-1 (информационная)



  - Схема подключения внешних устройств к СГ-1  - №1

  - Схема подключения внешних устройств к СГ-1  - №2

 - Схема подключения внешних устройств к СГ-1  - №3
